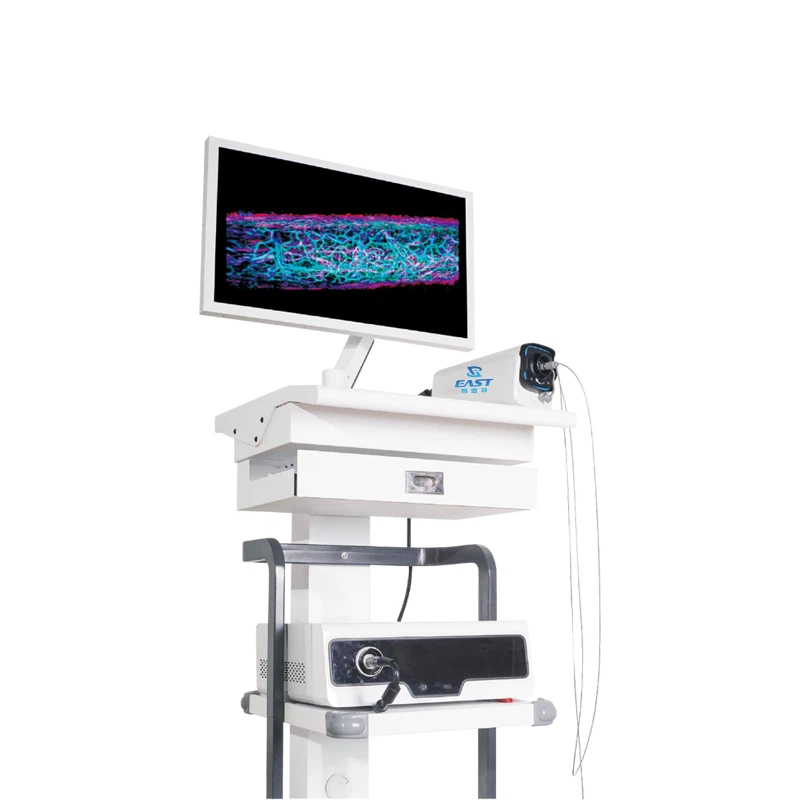

Мультимодальная микрокатетерная эндоскопия на животных GPA-US-10, GUS-2D/3D, GOCT-OCT, GOCT-US-10 lМультимодальная (фотоакустическая, ультразвуковая, ОКТ) визуализация in vivo lФотоакустическое латеральное направление Разрешение до 15 мкм, ОКТ в латеральном направлении Разрешение до 8 мкм, Глубина ультразвукового изображения до 30 мм 3D-объединенные изображения

Преимущества продукта

Дефекты традиционных оптических эндоскопов

Глубина эндоскопической визуализации in vivo невелика и не позволяет визуализировать структурные поражения.

Эндоскопия в белом свете

Имеет высокое разрешение, но неглубокое проникновение; Поражения слизистой оболочки.

product-254-145

Узкополосная эндоскопия

Имеет высокое разрешение и неглубокое проникновение; Поражения слизистой оболочки.

product-277-150

Инновационный мультимодальный эндоскоп

визуализация in vivo; большая глубина; обнаружить поражения слизистой оболочки и структурные поражения.

Мультимодальная эндоскопия

Более высокое разрешение и более глубокое проникновение

Проникновение:

Вся стенка биологической пробирки

Разрешение:

Фотоакустический поперечный Менее или равен 15 мкм, осевой Менее или равен 65 мкм

Ультразвук: аксиальный: менее или равен 65 мкм.

ОКТ: поперечное меньше или равно 20 мкм, осевое меньше или равно 8 мкм.

Основные моменты:

ОКТ-изображения

Ультразвуковая визуализация

Фотоакустическая визуализация

Структурная визуализация

Функциональная визуализация

Высокое разрешение, глубокое проникновение, трехмерная визуализация, специфическая визуализация

Структурные поражения, поражения слизистой оболочки

Проникновение: полная толщина стенки биологической трубки.

Разрешение: Увеличено в 20 раз.

Приложения

Удовлетворить эндоскопические потребности различных экспериментальных животных

Эндоскопические эксперименты на крысах, мышах, кроликах и свиньях.

Сосудистая сеть по данным фотоакустической визуализации

Фотоакустическая глубинная томография

Фотоакустическая ультразвуковая 3D визуализация

Фотоакустическая ультразвуковая 2D визуализация поперечного сечения

Поперечное изображение

Фотоакустическая 3D туннельная перспектива

Описание продукта

Устройство фотоакустической мультимодальной визуализации объединяет методы оптической визуализации и акустической визуализации для создания изображений биологических тканей с высоким разрешением на разных глубинах. Этот метод можно использовать во многих областях, включая диагностику рака, визуализацию головного мозга и сосудов. Фотоакустическая мультимодальная система визуализации обладает такими преимуществами, как неинвазивность, возможность получения изображений в реальном времени и низкая стоимость, что делает ее перспективным инструментом для медицинских исследований и клинического использования.

ПродуктПараметры

Существует четыре модели мультимодальной микрокатетерной эндоскопической системы визуализации для животных. Пожалуйста, проверьте параметры следующим образом.

Модель продукта	GPA-США	ГУС	GOCT-США	Г0КТ
Методика визуализации	ПАЭ&США	НАС	Октябрь и США	октябрь
Приложение	Сердечно-сосудистая система, пищеварительная система, отоларингология	Пищеварительная система, ухо, горло, нос, мочевыделительная система.	Сердечно-сосудистая система, пищеварительная система, ЛОР	Сердечно-сосудистая система, пищеварительная система, ухо, нос и горло, черепная нервная система
Угол сканирования/ Расстояние отвода	360 градусов/80 мм	360 градусов/40 мм	360 градусов/80 мм	360 градусов/80 мм
Режим сканирования	2D/3D	2D/3D	2D/3D	2D/3D
Частота зонда	12/20 МГц	12/20 МГц	12/20 МГц	/
Скорость изображения	30 кадров в секунду	30 кадров в секунду	30 кадров в секунду	100 кадров в секунду
Разрешение	(PAE) поперечное Менее или равно 15 мкм, осевое Менее или равно 65 мкм (США), осевое Менее или равно 65 мкм	осевой: меньше или равен 65 мкм	(OCT) поперечное Менее или равно 20 мкм, осевое Менее или равно 8 мкм (США) осевое Менее или равно 65 мкм	поперечная менее или равна 20 мкм, осевая менее или равна 8 мкм
Глубина изображения	PAE больше или равно 3 мм США больше или равно 30 мм	Больше или равно 30 мм	ОКТ Больше или равно 3 мм США Больше или равно 30 мм	Больше или равно 3 мм.
Диаметр катетера	1.0/2,5 мм	0.7/2,1/2,5 мм	1.0/2,5 мм	1.0 мм
Выбор трубки	Стандартный, баллонный, проводник	Стандартный, баллонный, проводник	Стандартный, баллонный, проводник	Стандартный, баллонный, проводник

Болевые точки клиентов и решения — примеры изображений

product-178-161

Проблема клиента: сложно выполнить эндоскопическую визуализацию внутрисосудистой иерархической структуры и бляшек.

Восточное решение: неинвазивная визуализация внутрисосудистых бляшек и иерархических структур со сверхвысоким разрешением, без меток.

Посредством оценки последовательности мультимодальной эндоскопической визуализации и гистологии была подтверждена диагностическая способность внутрисосудистой фотоакустической визуализации липидов.

Изображения IVPA/US и окрашенные изображения брюшной аорты кролика

product-175-116

product-339-111

Оценка последовательности фотоакустической визуализации и гистологии

Лей П. и др., J Biophotonics. 2020 декабря;13(12):e202000162. DOI: 10.1002/jbio.202000162.

Проблема клиента: сложно выполнить эндоскопическую визуализацию иерархической структуры пищеварительного тракта.

Восточное решение: неинвазивная визуализация иерархической структуры пищеварительного тракта со сверхвысоким разрешением, без меток.

Неинвазивная визуализация сосудистых сетей и иерархических структур на различной глубине в колоректальной кишке со сверхвысоким разрешением и без меток.

Фотоакустическая (ПА) визуализация толстой и прямой кишки кролика (мышечный слой и серозная оболочка, подслизистая оболочка, слизистая оболочка)

product-212-230

Сюн К. и др., Optics Letters, 2019, 44(11):2681.DOI:10.1364/ol.44.002681.

Примеры изображений

product-207-248

Сканирование и визуализация крупных просветов (таких как пищевод, трахея, кишечник, стенка желудка и т. д.) с помощью эндоскопа с баллонным катетером.

Ультразвуковая визуализация колоректума у живых свиней.

product-334-313

product-264-145

Сканирование и визуализация с помощью стандартного катетерного эндоскопа.

Оптическая когерентная томография (ОКТ) коронарных артерий сердца свиньи.

3D-изображения оптической когерентной томографии (ОКТ) коронарных артерий сердца свиньи.

product-335-111

product-334-100
